نعل درگاه 12-1-3 -8
1 -به جز نعل درگاهها در طبقه زيرزمين، نعل درگاه مي تواند از مصالحي مانند آجر مسلح، چوب، فولاد، بتن درجا و بتن پيش ساخته باشد.
2 -بار وارد بر نعل درگاه عبارت است از بخشي از ديوار مثلثي شكل كه اضلاع جانبي آن با افق زاويه 60 درجه ميسازد. تمام بار مثلث به اضافه كفها و تيرها بايستي در نظر گرفته شوند.

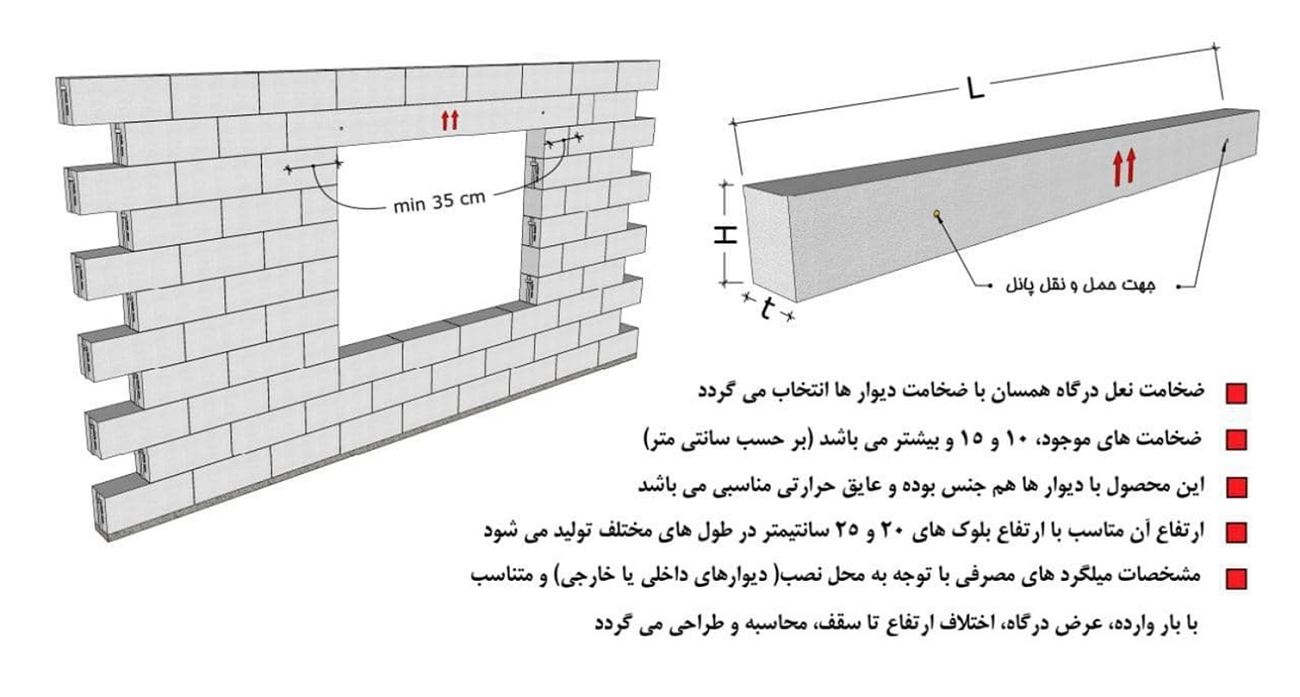

3 -طول تكيه گاه تير نعل درگاه در هر طرف بايستي حداقل 350 ميليمتر يا يك دهم طول دهانه، هر كدام بيشتر است، در نظر گرفته شود. اين طول بايد طوري در نظر گرفته شود كه تنش ايجاد شده در واحد بنايي زيرين (ناشي از تركيب وزن ديوار، تنش حاصل از عملكرد قوسي و تنش تكيه گاهي تير نعل درگاه) از حد مجاز تنش تكيه گاهي بيشتر نشود.
نعل درگاه (سرطاق) یا لینتل ها از جنس بتن های سبک اتوکلاوه شده AAC بوده و با میلگرد مسلح شده است. عرض لینتل ها بنا بر سفارش مشتری و معمولاً برابر با ضخامت دیوار، طول لینتل ها با توجه به دهانه بازشوها متغیر و ارتفاع آنها نیز حداقل 20 سانتیمتر می باشد. از جمله مزایای عمده لینتل ها می توان به عدم نیاز به تقویت محل های نعل درگاه به دلیل همجنس بودن با خود دیوارها، عدم تغییر ضریب انتقال حرارتی در محل نعل درگاه، سهولت اجرا و سبکی اشاره نمود.
سرطاق های مسلح پایه سیمانی بخشی از سیستم بتن های هوادار اتوکلاوشده می باشند که بصورت گسترده برای بازشوها، پنجره ها و درب ها استفاده میگردد. به تجربه می توان گفت سرطاق های آماده سرعت اجرا را به شدت افزایش و هزینه های اجرا را در مقایسه با روش های سنتی کاهش میدهد.
از آنجا که سرطاق ها از جنس AAC بوده و بصورت مسلح تولید میگردند، مشکلات ناهمگن بودن مصالح ناشی از کاربرد پروفیل های آهنی را نداشته و مانع ایجاد پل حرارتی شده و سطح یکنواختی را جهت اندودکاری فراهم می نماید.

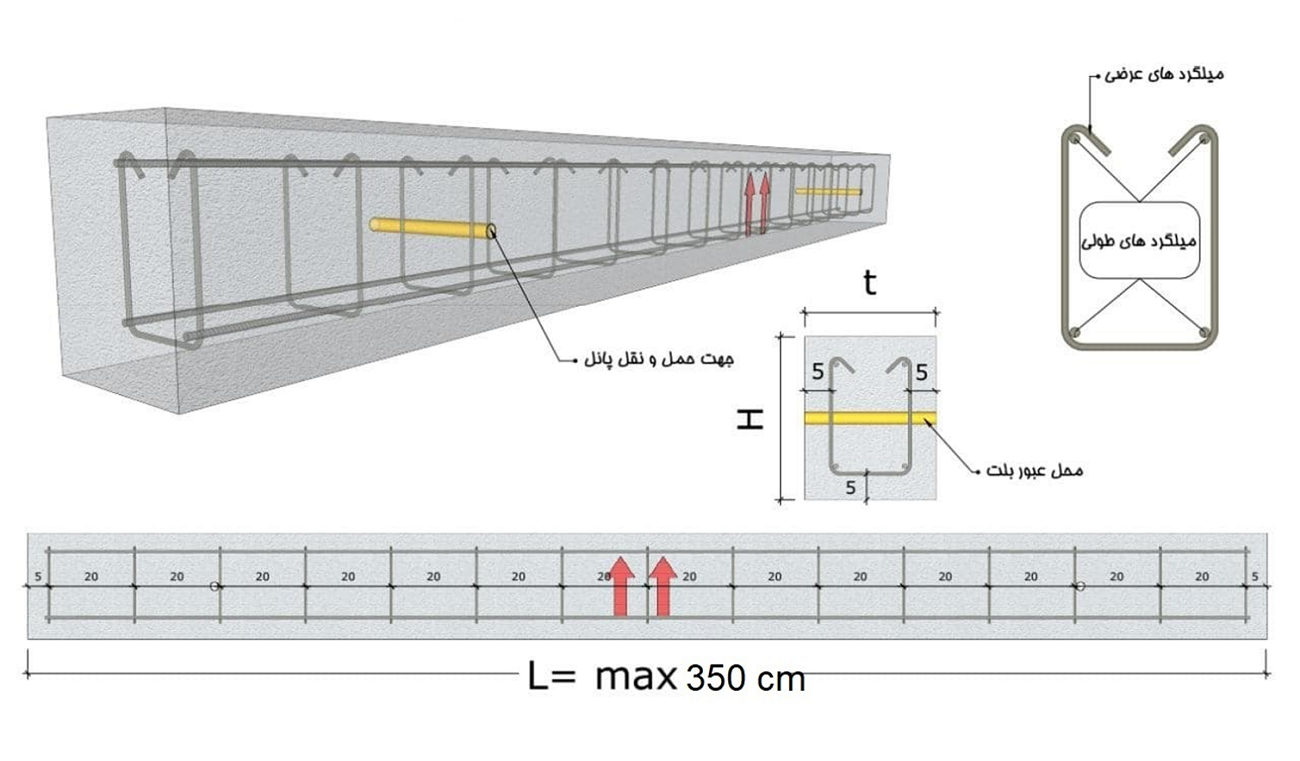

ابعاد سرطاق ها می تواند بر اساس نیاز مشتری با توجه به ابعاد بازشوها و ضخامت دیوارتا حداکثر طول 350 سانتیمترتولید گردد. آرماتور استفاده شده در سرطاق ها ، تضمین کننده ظرفیت باربری سرطاق می باشد.
سرطاق ها برای هر گونه دیوار غیر باربر مورد استفاده قرار میگیرد. این سرطاق ها برای بازشوهایی با حداکثر دهانه مفید 2800 میلیمتر موجود است. تکیه گاه ها در هر دوطرف سرطاق بایستی حداقل 350 میلیمتر یا یک دهم دهانه بازشو باشند. ضخامت سرطاق ها همیشه باید با ضخامت دیوار یکسان باشد.
